ما هو الصمام الكروي المثبت على مرتكز الدوران ولماذا يهم في التحكم في التدفق الصناعي؟

الصمامات الكروية المثبتة على مرتكز الدورانتلعب دورًا حاسمًا في أنظمة التحكم في التدفق الصناعي الحديثة، خاصة في تطبيقات خطوط الأنابيب ذات الضغط العالي والقطر الكبير والمسافات الطويلة. بالمقارنة مع الصمامات الكروية العائمة، فإن هذا النوع من الصمامات يوفر ثباتًا فائقًا، وعزم دوران أقل للتشغيل، وموثوقية إغلاق محسنة. نظرًا لأن صناعات مثل النفط والغاز ومعالجة البتروكيماويات والغاز الطبيعي المسال وتوليد الطاقة تستمر في المطالبة بمعايير أعلى للسلامة والكفاءة، فإن فهم الهيكل والأداء ومنطق الاختيار للصمامات الكروية المثبتة على مرتكز الدوران يصبح ذا أهمية متزايدة.

ملخص المقال

يشرح هذا الدليل الشامل ماهية الصمام الكروي المثبت على مرتكز الدوران، وكيف يعمل، ولماذا يتفوق على الصمامات الكروية العائمة التقليدية في الظروف الصعبة، وما هي العوامل التي يجب أخذها في الاعتبار عند اختيار واحد. تتناول المقالة أيضًا التطبيقات والمعايير والمواد والصيانة والأسئلة المتداولة، وفقًا لمبادئ Google EEAT وممارسات الصمامات الصناعية الاحترافية.

جدول المحتويات

• ما هو صمام الكرة المثبت على مرتكز الدوران؟
• كيف يعمل صمام الكرة المثبت على مرتكز الدوران؟
• لماذا يعتبر الصمام الكروي المثبت على مرتكز الدوران أكثر استقرارًا؟
• ما هي المكونات الهيكلية الرئيسية؟
• ما هي الصناعات التي تستخدم الصمامات الكروية المثبتة على مرتكز الدوران؟
• كيف يمكن مقارنتها مع صمامات الكرة العائمة؟
• ما هي المواد والمعايير شائعة الاستخدام؟
• كيفية اختيار الصمام الكروي المثبت على مرتكز الدوران الصحيح؟
• الأسئلة المتداولة

ما هو صمام الكرة المثبت على مرتكز الدوران؟

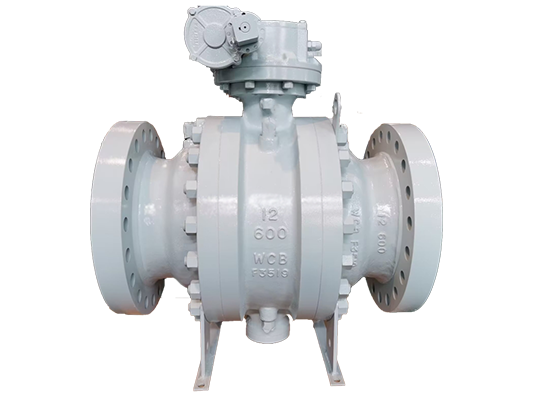

الصمام الكروي المثبت على مرتكز الدوران هو نوع من الصمامات ربع الدوران حيث يتم تثبيت الكرة ميكانيكيًا بواسطة مرتكزات الدوران (دعامات العمود) في كل من الأعلى والأسفل. على عكس الصمامات الكروية العائمة، لا تتحرك الكرة تحت الضغط. بدلا من ذلك، تتحرك المقاعد نحو الكرة لتحقيق الختم.

يقلل هذا التصميم بشكل كبير من الاحتكاك بين الكرة والمقاعد، مما يجعل الصمامات الكروية المثبتة على مرتكز الدوران مثالية لأنظمة خطوط الأنابيب ذات الضغط العالي وكبيرة التجويف. يتم تصنيعها على نطاق واسع من قبل موردي الصمامات المحترفين مثلشركة تشجيانغ ليانغي للصمامات المحدودةمما يضمن الامتثال للمعايير الدولية والموثوقية التشغيلية على المدى الطويل.

كيف يعمل صمام الكرة المثبت على مرتكز الدوران؟

يعتمد مبدأ العمل للصمام الكروي المثبت على مرتكز الدوران على هيكل كروي ثابت مدمج مع مقاعد محملة بنابض أو مدعومة بالضغط. عندما يتم إغلاق الصمام، فإن ضغط الخط يدفع المقعد العلوي نحو الكرة، مما يضمن الغلق المحكم. قد يتم تنشيط المقعد السفلي بنابض للحفاظ على الختم حتى عند الضغط المنخفض.

• يتم تثبيت الكرة في موضعها بواسطة مرتكزات الحركة العلوية والسفلية
• تتحرك مقاعد الصمامات بشكل محوري لتلتصق بالكرة
• يظل عزم التشغيل منخفضًا بغض النظر عن الضغط
• غالبًا ما تتوفر وظيفة الحظر المزدوج والتسييل (DBB).

تضمن هذه الآلية التشغيل السلس، وتقليل التآكل، وأداء الختم المتسق على مدار دورات الخدمة الطويلة.

لماذا يعتبر الصمام الكروي المثبت على مرتكز الدوران أكثر استقرارًا؟

يعد الاستقرار أحد أهم مزايا الصمامات الكروية المثبتة على مرتكز الدوران. ونظرًا لأن الكرة مدعومة ميكانيكيًا، فإنها لا تتحرك تحت ظروف الضغط أو درجة الحرارة المتقلبة.

تشمل فوائد الاستقرار الرئيسية ما يلي:

• الحد الأدنى من التشوه تحت الضغط العالي
• انخفاض الضغط على الأسطح الختم
• تمديد عمر المقعد والكرة
• عملية موثوقة في تطبيقات الإغلاق الحرجة

هذه الميزات تجعل الصمامات الكروية المثبتة على مرتكز الدوران مناسبة بشكل خاص للأنظمة الحيوية للسلامة مثل خطوط أنابيب النقل وأنظمة الإغلاق في حالات الطوارئ.

ما هي المكونات الهيكلية الرئيسية؟

يتكون الصمام الكروي المثبت على مرتكز الدوران من عدة مكونات مصممة بدقة تعمل معًا لضمان الأداء والمتانة.

ما هي الصناعات التي تستخدم الصمامات الكروية المثبتة على مرتكز الدوران؟

نظرًا لتصميمها القوي وموثوقية الختم، تُستخدم الصمامات الكروية المثبتة على مرتكز الدوران على نطاق واسع في العديد من الصناعات.

• خطوط أنابيب نقل النفط والغاز
• مصانع معالجة البتروكيماويات والكيماويات
• الغاز الطبيعي المسال وأنظمة التبريد
• مرافق توليد الطاقة
• حقن المياه ومرافق الضغط العالي

تتطلب العديد من هذه التطبيقات الامتثال لمعايير مثل API 6D وISO 17292، والتي تتبعها عادة الشركات المصنعة مثل شركة تشجيانغ ليانغي للصمامات المحدودة

كيف يمكن مقارنتها مع صمامات الكرة العائمة؟

إن فهم الفرق بين الصمامات الكروية المثبتة على مرتكز الدوران والصمامات الكروية العائمة يساعد المهندسين على اختيار الحل الصحيح.

ما هي المواد والمعايير شائعة الاستخدام؟

يعتمد اختيار المواد على وسط التشغيل ودرجة الحرارة والضغط. تشمل المواد الشائعة ما يلي:

• الصلب الكربوني (WCB، A105)
• الفولاذ المقاوم للصدأ (CF8، CF8M)
• سبائك الصلب لخدمة درجة حرارة عالية

عادةً ما يتم تصميم واختبار الصمامات الكروية المثبتة على مرتكز الدوران وفقًا للمعايير المعترف بها مثل API 6D، وAPI 608، وISO 14313، وASME B16.34. تضمن هذه المعايير السلامة وقابلية التبادل والموثوقية على المدى الطويل.

للحصول على إرشادات إضافية حول معايير الصمامات، راجع هذه النظرة العامة على معايير الصمامات الصناعية.

كيفية اختيار الصمام الكروي المثبت على مرتكز الدوران الصحيح؟

يتطلب اختيار الصمام الصحيح تقييمًا منهجيًا لظروف التشغيل ومتطلبات النظام.

1. تحديد نطاق الضغط ودرجة الحرارة
2. التعرف على خصائص الوسائط
3. تأكيد الحجم ونوع الاتصال
4. التحقق من الشهادات والمعايير المطلوبة
5. تقييم احتياجات الأتمتة والتشغيل

إن العمل مع شركة تصنيع ذات خبرة مثل Zhejiang Liangyi Valve Co., Ltd. يساعد على ضمان الاختيار المناسب، والتخصيص، ودعم ما بعد البيع.

الأسئلة المتداولة

ما هي الميزة الرئيسية للصمام الكروي المثبت على مرتكز الدوران؟

الميزة الرئيسية هي تقليل عزم الدوران التشغيلي وتعزيز ثبات الختم، خاصة في أنظمة خطوط الأنابيب ذات الضغط العالي والقطر الكبير.

كيف يحقق الصمام الكروي المثبت على مرتكز الدوران الختم؟

يتم تحقيق الختم من خلال مقاعد مدعومة بالضغط أو محملة بنابض تتحرك نحو كرة ثابتة، مما يضمن إغلاقًا محكمًا تحت ضغوط مختلفة.

لماذا تُفضل الصمامات الكروية المثبتة على مرتكز الدوران في خطوط أنابيب النفط والغاز؟

إنها توفر موثوقية عالية وإمكانية الكتلة والتسييل المزدوج والأداء المستقر عبر مسافات النقل الطويلة.

ما هي المعايير التي تنطبق على الصمامات الكروية المثبتة على مرتكز الدوران؟

تتضمن المعايير الشائعة API 6D، وISO 14313، وAPI 608، وASME B16.34، اعتمادًا على متطلبات التطبيق.

ما هي مدة خدمة الصمام الكروي المثبت على مرتكز الدوران؟

مع اختيار المواد المناسبة وصيانتها، يمكن لهذه الصمامات أن تعمل بشكل موثوق لعقود من الزمن في البيئات الصناعية الصعبة.
