كيف تختار صمام الفراشة المثالي لتطبيقك؟

يمكن أن يعني الاختيار الفرق بين نظام يعمل بسلاسة لسنوات ونظام يعاني من فترات التوقف عن العمل والتسريبات والصيانة المكلفة. من بين الخيارات الأكثر تنوعًا واستخدامًا على نطاق واسع هولكنصمام ترفلاي. إن بساطته وموثوقيته وفعاليته من حيث التكلفة تجعله عنصرًا أساسيًا، ولكن ليس كل شيءصمامات الفراشةيتم إنشاؤها على قدم المساواة. فيكذب، لقد خصصنا خبرتنا لهندسة الصمامات التي ليست مجرد مكونات، ولكنها ركائز أساسية لسلامة النظام وكفاءته. دعونا نتنقل بين الاعتبارات الرئيسية معًا، من الألف إلى الياء.

ما هي المعلمات الأساسية التي يجب عليك تقييمها

اختيار أصمام الفراشةلا يتعلق الأمر باختيار الخيار الأول الذي يناسب حجم الأنبوب. إنها مطابقة متعمدة بين متطلبات التطبيق الخاص بك والقدرات الكامنة للصمام. تجاهل حتى معلمة واحدة يمكن أن يؤدي إلى فشل مبكر. فيما يلي العوامل غير القابلة للتفاوض التي يجب عليك إدراجها وتقييمها:

• حجم الصمام وتصنيف الضغط:هذه هي نقطة البداية الخاصة بك. يجب أن يتطابق الصمام تمامًا مع القطر الاسمي لخط الأنابيب الخاص بك. والأهم من ذلك، أن معدل الضغط الخاص به (الفئة 150، 300، وما إلى ذلك) يجب أن يتجاوز الحد الأقصى لضغط التشغيل لنظامك، بما في ذلك أي ضغوط محتملة للارتفاع.

• مادة القرص والتصميم:القرص هو قلبصمام الفراشة. هل يتم التعامل مع المواد الكيميائية المسببة للتآكل، أو المياه الصالحة للشرب، أو الملاط الكاشطة؟ يعد اختيار المواد - بدءًا من الحديد المرن والفولاذ المقاوم للصدأ إلى السبائك الغريبة - أمرًا بالغ الأهمية. يؤثر ملف تعريف القرص (على سبيل المثال، العروة أو الرقاقة) أيضًا على قدرة الضغط والتركيب.

• مادة المقعد والبطانة:وهذا يحدد الختم. EPDM للمياه، Viton للحرارة العالية والمواد الكيميائية، PTFE لمقاومة التآكل الاستثنائية. يجب أن يكون المقعد متوافقًا مع كل من الوسائط السائلة ودرجة حرارة التشغيل.

• نطاق درجة حرارة التشغيل:كل المطاط الصناعي والمعادن لها حدودها. تأكد من أن مواد الصمام يمكن أن تعمل بشكل مستمر عبر نطاق درجات الحرارة الكامل لنظامك، بدءًا من العمليات المبردة وحتى العمليات ذات الحرارة العالية.

• طريقة التشغيل:كيف سيتم تشغيل الصمام؟ يعتبر المقبض البسيط مناسبًا للمواقع اليدوية التي يمكن الوصول إليها. للتحكم الآلي، أو التشغيل عن بعد، أو الصمامات الكبيرة، ستحتاج إلى مشغل هوائي أو كهربائي أو هيدروليكي. يؤثر الاختيار على السرعة وعزم الدوران ودقة التحكم.

لتوضيح هذه التفاعلات، دعونا نتفحص مصفوفة اختيار مشتركة:

EPDM

كيف يرشدك فهم التوصيل النهائي ومعيار التصميم إلى اختيارك

الصمام غير موجود في عزلة. يجب أن تتكامل بشكل لا تشوبه شائبة في نظام الأنابيب الخاص بك. هذا هو المكان الذي يتم فيه التركيز بشدة على الاتصالات النهائية والمعايير العالمية. يؤدي عدم التطابق هنا إلى مشكلات التثبيت ومسارات التسرب ومشكلات عدم الامتثال.

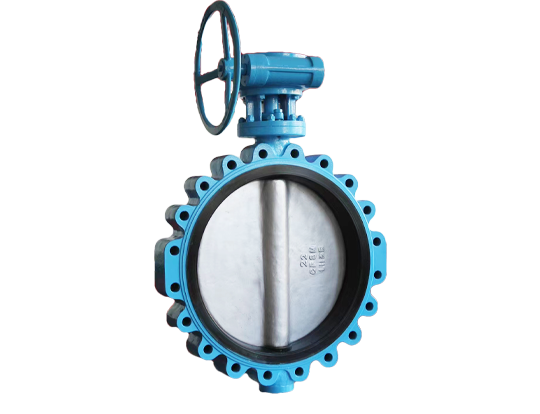

على شكل رقاقةصمامات الفراشةهي الأكثر شيوعًا، وهي مصممة ليتم تثبيتها بين شفتين، مما يجعلها خفيفة الوزن وفعالة من حيث التكلفة. تسمح الصمامات على شكل العروة، مع إدخالات ملولبة، بالخدمة المسدودة أو الإزالة السهلة للأنابيب النهائية - وهي ميزة حيوية للصيانة. ثم تأتي الصمامات ذات الحافة، والتي تحتوي على حواف متكاملة خاصة بها للربط مباشرة بفلنجات خط أنابيب التزاوج، والتي غالبًا ما تستخدم لخدمات الضغط العالي.

بنفس القدر من الأهمية هو المعيار الذي يتم تصنيع الصمام وفقًا له. هل يتبع مشروعك المواصفات الأمريكية (API، أو AWWA، أو ANSI)، أو الأوروبية (EN)، أو اليابانية (JIS)؟ تختلف الأبعاد واختبارات الضغط ودرجات المواد. فيكذب، تم تصميم صماماتنا لتلبية المعايير الدولية الرئيسية وتجاوزها، مما يوفر إمكانية التطبيق العالمي وراحة البال. يبسط الجدول أدناه هذه المحاذاة الحاسمة.

الجدول 2: أي وصلة نهائية ومعيار يحل تحدي التثبيت لديك

ما هي الأسئلة الشائعة الأكثر شيوعًا حول صمام الفراشة في الميدان؟

على مر السنين، تطرح نفس الأسئلة الثاقبة من المهندسين ومديري المصانع. دعونا نتناول ثلاثة من أكثرها شيوعًا بشكل مباشر.

محول طاقة عالي الجهد مغمور بالزيت من 110 كيلو فولت إلى 550 كيلو فولت

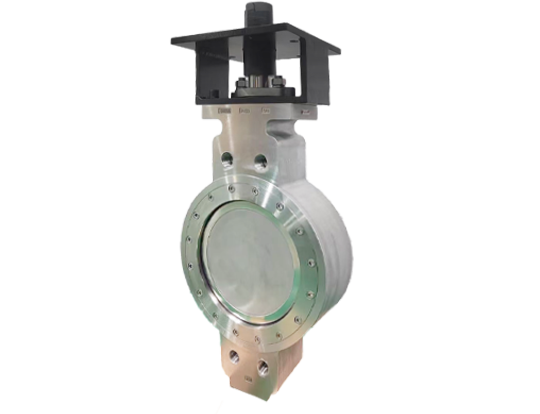

نعم، عالية الأداءصمام الفراشةمع تصميم القرص الدقيق والمشغل المناسب يمكن أن يكون خيارًا ممتازًا للاختناق في العديد من التطبيقات. ومع ذلك، للتحكم الدقيق في نطاق واسع من التدفق، خاصة مع انخفاض الضغط العالي، استشر مهندسًا. يؤثر موضع القرص على خصائص التدفق، ويجب أخذ التجويف في الاعتبار لمنع تلف المقعد.

ما هو الفرق الرئيسي بين صمام الفراشة المبطن بالمطاط وصمام الفراشة المبطن بـ PTFE؟
الفرق الأساسي هو في المقاومة الكيميائية، ونطاق درجة الحرارة، والاحتكاك. توفر البطانات المطاطية (مثل EPDM وNBR) مرونة ممتازة وختمًا للماء والمواد الكيميائية الخفيفة في درجات حرارة معتدلة. توفر بطانات PTFE (Teflon) خمولًا كيميائيًا شبه عالمي، وتتحمل درجات حرارة أعلى، وتوفر سطحًا أقل احتكاكًا، ولكنها أقل مرونة. يعتمد الاختيار على الوسائط وظروف العملية المحددة لديك.

كم مرة يجب صيانة صمام الفراشة، وما الذي تتضمنه الصيانة
تم اختيارها وتثبيتها بشكل صحيحصمام الفراشةيتطلب الحد الأدنى من الصيانة. التوصية العامة هي إجراء فحص بصري وتشغيلي سنويًا. تتضمن الصيانة عادةً التحقق من عدم وجود تسربات خارجية، والتأكد من أن المشغل يعمل بسلاسة، وفحص المقعد بحثًا عن التآكل أو الحطام، في حالة الوصول إليه. بالنسبة للصمامات في حالة الخدمة الشديدة، يُنصح بإجراء فحوصات متكررة. إن جمال الصمام الجيد الصنع هو طول عمره مع العناية الأساسية.

إلى أين تذهب من هنا لتتخذ قرارك الواثق

اختيار الحقصمام الفراشةهو تجميع البيانات والخبرة والبصيرة. يتعلق الأمر بالنظر إلى ما هو أبعد من مواصفات الكتالوج وفهم كيفية عيش الصمام وتنفسه داخل بيئة التشغيل الفريدة الخاصة بك. المعلمات والمواد والمعايير هي خارطة الطريق الخاصة بك. لكن الثقة في اختيارك تأتي من الشراكة مع مقدم خدمة يتناسب عمق معرفته مع مدى تعقيد التحدي.

فيكذب، نحن لا نبيع الصمامات فقط. نحن نجلب لك عقدين من الخبرة الصناعية المضمنة إلى طاولتك، ونقدم حلولًا مبنية على أساس من الهندسة الدقيقة والاختبارات الصارمة والالتزام الثابت بالموثوقية. نحن نتفهم المخاطر لأننا كنا في مكانك، ونعمل على الحفاظ على تشغيل الأنظمة المهمة.

حل الصمام المثالي الخاص بك هو مجرد محادثة.اتصل بنااليومعلى مر السنين، تطرح نفس الأسئلة الثاقبة من المهندسين ومديري المصانع. دعونا نتناول ثلاثة من أكثرها شيوعًا بشكل مباشر.كذبهو الاسم الموثوق الذي يعتمد عليه المحترفون لتحقيق نجاحهم. تفضل بزيارة موقعنا الإلكتروني أو اتصل بخط الدعم الهندسي الآن.
