هل صمامات الفراشة قادرة حقًا على التعامل مع سيناريوهات الضغط العالي؟

لقد عملت في هذه الصناعة لفترة طويلة، ولو كان لدي دولار مقابل كل مرة يسألني فيها أحد العملاء هذا السؤال، لكنت قد تقاعدت منذ سنوات. إنه سؤال أساسي، ولد من مزيج من الشك والضرورة. يحمل العديد من المهندسين ومديري المصانع اعتقادًا راسخًا بأنصمامات الفراشةهم المتنافسون خفيفو الوزن في عالم الصمامات، وهم رائعون للتعامل مع المواد السائبة ذات الضغط المنخفض ولكنهم ملزمون بالإبزيم عندما يتصاعد الضغط بالفعل. واليوم، أريد أن أكشف هذا الاعتقاد، ليس من خلال التسويق الزائف، ولكن من خلال البيانات الصلبة ونظرة واضحة لما يمكن أن تحققه الهندسة الحديثة.

لذا، دعونا نعيد صياغة السؤال من "هل هي مناسبة" إلى سؤال أكثر عملية.

ما الذي يفصل صمام الفراشة القياسي عن صمام الضغط العالي؟

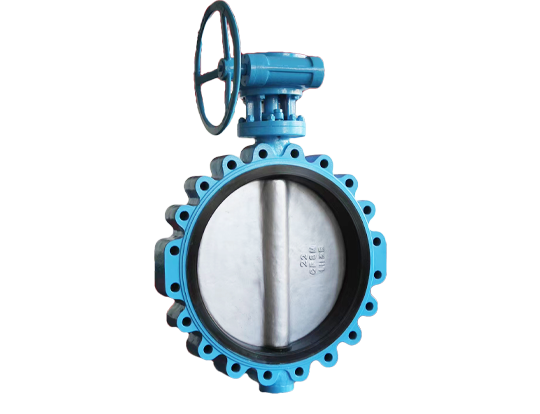

الجواب البسيط هو، ليس الكلصمامات الفراشةيتم إنشاؤها على قدم المساواة. يعد الصمام القياسي أو العروة أو الرقاقة الذي قد تستخدمه للمياه البلدية بعيدًا كل البعد عن الحل الهندسي اللازم لخط بخار عالي الضغط أو نظام حقن الهيدروكربون. يكمن الاختلاف في سيمفونية التصميم واختيارات المواد. إن الصمام الذي يتعطل تحت الضغط لا يمثل مجرد إزعاج؛ إنه خطر كبير على السلامة وتكلفة تشغيلية هائلة. لقد رأيت العواقب، ولم تكن جميلة أبدًا. السؤال الحقيقي الذي يجب أن نطرحه لا يتعلق بالفئة بأكملها، بل يتعلق بالتصميم المحدد الذي يجعل أداء الضغط العالي ممكنًا.

الرحلة إلى الضغط العالي القويصمام الفراشةيبدأ ببنيته الأساسية.

كيف يؤثر تصميم القرص وتكامل العمود على سلامة الضغط

هذا هو جوهر المسألة. في تطبيقات الضغط العالي، تكون القوى المؤثرة على قرص الصمام هائلة. يعد الاتصال الضعيف أو تصميم القرص المعيب نقطة فشل مضمونة.

• هندسة القرصالقرص عالي الأداء ليس مجرد لوحة مسطحة. ويتميز بمظهر ديناميكي هوائي مبسط يقلل من الاضطراب وانخفاض الضغط عبر الصمام. ولا يتعلق الأمر بالكفاءة فحسب؛ يتعلق الأمر بتقليل القوى الديناميكية والاهتزازات التي يمكن أن تؤدي إلى إرهاق الصمام بمرور الوقت.

• اتصال من العمود إلى القرصهذه هي الواجهة الميكانيكية الأكثر أهمية. يمكن أن يؤدي الاتصال ذو المفاتيح القياسية إلى تطوير اللعب والفشل. يستخدم أبطال الضغط العالي الحقيقيون تصميمًا يزيل هذا الضعف تمامًا. على سبيل المثال، لديناليف®سلسلة HPتتميز الصمامات أاتصال من نوع أحادي الكتلة، حيث يتم تشكيل العمود والقرص وتشكيلهما كوحدة واحدة متكاملة في المناطق الحرجة، أو استخدام وصلات محززة متقدمة تعمل على توزيع عزم الدوران وقوى الدفع بالتساوي، دون ترك أي مجال للفشل.

لكن الهيكل العظمي القوي لا فائدة منه بدون الدروع المناسبة. وهذا يقودنا إلى النقطة المحورية التالية.

لماذا تعتبر المواد ونظام الختم بمثابة روح صمام الفراشة عالي الضغط

الضغط لا هوادة فيه. وسوف تجد وتستغل أي ضعف، وخاصة في الختم. نظام الختم هو ما يحول القرص والجسم البسيط إلى جهاز إغلاق محكم وموثوق تحت آلاف PSI.

دعونا نلقي نظرة على المعلمات المحددة التي تحدد الضغط العاليصمام الفراشة. الجدول التالي يشرح المواصفات الرئيسية لديناسلسلة Lyv® HPالصمامات، والتي تم تصميمها خصيصًا لهذه الأدوار الصعبة.

ما هي معلمات الأداء الحرجة لصمام الفراشة عالي الضغط

إن رؤية المواصفات شيء، ولكن معرفة ما تعنيه بالنسبة لعمليتك شيء آخر. دعنا نترجم هذا إلى مقارنة مباشرة لمساعدتك على فهم القفزة الهندسية.

كيف يمكن مقارنة صمام الفراشة عالي الأداء بصمام البوابة التقليدي

لعقود من الزمن، كان صمام البوابة هو الخيار الافتراضي لعزل الضغط العالي. ولكنها كبيرة الحجم، وثقيلة، وبطيئة في التشغيل، وعرضة لتآكل المقاعد. حديثة عالية الأداءصمام الفراشةيقدم بديلا مقنعا. السؤال التالي الذي أطرحه دائمًا هو: "ما الذي سأكسبه من خلال التبديل؟"

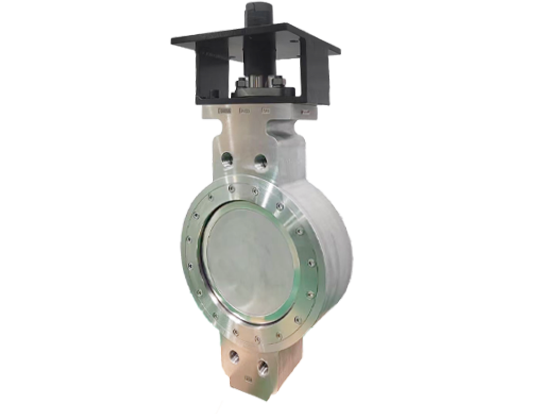

ما هي الفوائد الملموسة عند الترقية إلى صمام LYV®سلسلة HP

تتجاوز المزايا مجرد سطر في ورقة المواصفات. إنها تترجم إلى وفورات تشغيلية وأمان في العالم الحقيقي.

• تخفيض جذري في الوزن والمساحة A ليف®يمكن أن يكون الصمام أخف بنسبة تصل إلى 70% وأقصر بنسبة 90% من صمام البوابة المماثل. يؤدي ذلك إلى تبسيط هياكل الدعم، وتقليل وقت التثبيت، وتوفير مساحة ثمينة في المصانع المدمجة.

• عملية أسرع وأكثر أماناربع دورة مقابل عشرات المنعطفات لصمام البوابة. في حالة إيقاف التشغيل في حالات الطوارئ، السرعة هي الأمان. يمكن لصماماتنا المشغلة عزل الخط في ثوانٍ، وليس دقائق.

• صيانة أقل بشكل كبير مدى الحياةتحتوي صمامات البوابة على أشكال هندسية داخلية معقدة تحبس السوائل وتكون عرضة للالتصاق وتلف المقعد. التصميم البسيط لـ أصمام الفراشةتحتوي على تجاويف أقل، ومع المواد المناسبة، توفر مقاومة فائقة للتقشير والتآكل.

وبطبيعة الحال، فإن المواصفات والفوائد لا تحكي سوى جزء من القصة. اسمحوا لي أن أتناول الأسئلة الأكثر شيوعًا التي أسمعها من المهندسين الذين يفكرون في الأداء العاليصمام الفراشةلأول مرة.

الأسئلة الشائعة حول صمام الفراشة تمت الإجابة على أهم أسئلتك

ما هي الميزة الرئيسية لصمام الفراشة ذو القاعدة المعدنية مقارنة بالصمام ذو القاعدة الناعمة
صمام ذو قاعدة معدنية، مثل صمامناسلسلة LYV® HP المزودة بمقاعد Inconel، مصمم للظروف الأكثر قسوة. يمكنه التعامل مع درجات حرارة تتجاوز بكثير حدود أي بوليمر، كما أنه يتمتع بمقاومة عالية للملاط الكاشطة والتآكل. في حين أن الصمام ذو القاعدة الناعمة مثل إصدار RPTFE الخاص بنا يوفر إغلاقًا "محكم الفقاعات"، فإن الصمام ذو القاعدة المعدنية يوفر متانة مطلقة وأداء آمن ضد الحريق في التطبيقات الهامة مثل خطوط أنابيب الهيدروكربون أو خطوط البخار ذات درجة الحرارة العالية.

هل يمكن استخدام صمام الفراشة لكل من العزل والتحكم في الاختناق في أنظمة الضغط العالي؟
نعم، بالتأكيد، ولكن مع تحذيرات حاسمة. يوفر المظهر الجانبي على شكل حرف V للقرص عالي الأداء خصائص تدفق ممتازة للتحكم. ومع ذلك، بالنسبة لخدمة الاختناق، يجب أن تأخذ في الاعتبار إمكانية التجويف والوميض. يمكن أن يتسبب التدفق عالي السرعة عبر قرص مفتوح جزئيًا في انخفاض سريع في الضغط، مما قد يؤدي إلى إتلاف الصمام والأنابيب السفلية. لمثل هذه الواجبات، نوصي لديناليف®تصميمات مزخرفة تركز على التحكم ومصممة خصيصًا لإدارة الطاقة وتقليل هذه التأثيرات المدمرة.

كيف يمكنني ضمان الموثوقية طويلة المدى لصمامات الفراشة الخاصة بي تحت ضغط مرتفع مستمر
تعد الصيانة الوقائية أمرًا أساسيًا، على الرغم من أن تصميماتنا تتطلب أقل بكثير من الصمامات القديمة. يجب أن يكون التركيز الأساسي على أختام الجذع وتركيب المحرك. تحقق بانتظام من وجود تسرب خارجي حول الجذع. تأكد من عزم براغي المشغل وفقًا للمواصفات للحفاظ على السلامة الهيكلية للتجميع. داخليًا، تصميم قرص العمود المتجانس للـسلسلة Lyv® HPيزيل فعليًا نقطة الفشل الداخلي الأكثر شيوعًا، مما يمنحك ميزة موثوقية كبيرة منذ البداية.

الأدلة واضحة. السؤال لم يعدلو a صمام الفراشةيمكن أن تتحمل الضغط العالي، ولكنأيهايجب أن تثق. يكمن الاختلاف في الهندسة المتعمدة التي لا تقبل المساومة والتي تركز على علوم المواد والسلامة الميكانيكية ونظام الختم الذي يصمد أمام الاختبار.

لا تدع الافتراضات التي عفا عليها الزمن تملي عليك اختيارات المعدات الخاصة بك وتضر بالسلامة والكفاءة التشغيلية لديك. لقد انتقلت المحادثة الهندسية.

اتصل بنااليوممع متطلبات الضغط ودرجة الحرارة والوسائط المحددة. فريقنا الهندسي على استعداد لتزويدك بورقة بيانات مفصلة واستشارة لإثبات كيفية إجراء ذلكسلسلة Lyv® HPيمكن أن يكون الحل القوي وعالي الأداء الذي كنت تبحث عنه. دعنا نظهر لك الفارق الذي يمكن أن يحدثه عقدان من الابتكار المركز.
