لماذا تم تصميم صمام فراشة الإزاحة الثلاثية بثلاثة غريب الأطوار؟

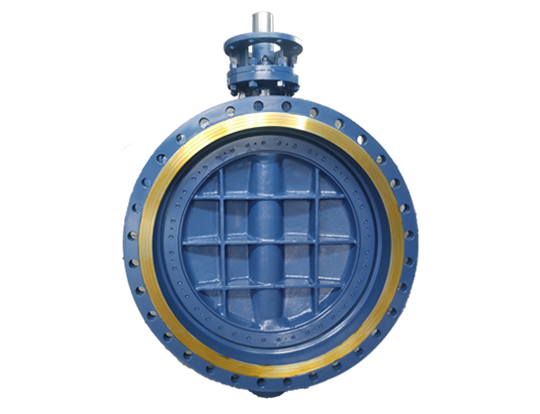

الصمام الفراشة الثلاثي الإزاحةهو صمام مراقبة صناعي يحقق الختم من خلال ثلاثة إزاحة هندسية. الميزة الأساسية هي التصميم غير المركزي لساق الصمام ولوحة الصمام وسطح الختم. هدف التصميم هو حل فقدان الاحتكاك ومشاكل فشل الختم عالية درجة الحرارة في صمامات الفراشة التقليدية.

فلماذا يكون من الضروري ترسيخ الأطوار الثلاثي؟

لا يمكن أن تحقق غرابة واحدة فقط فك الارتباط الجزئي من الاحتكاك. يمكن أن يشكل التصميم الثلاثي تأثيرًا تدريجيًا. أول غورنيوي يرشد فك الارتباط ، فإن الأطوار الثانية تعمل على تحسين مسار التلامس ، وتوفر الغرابة الثالثة ختمًا ذاتيًا. سيؤدي عدم وجود واحد من الثلاثة إلى عدم كفاية قوة الختم أو الاحتكاك المتبقي تحت درجة حرارة عالية وضغط مرتفع ، ولن يكون قادرًا على تلبية معيار التسرب الصفري.

هيكلصمام الفراشة الثلاثي الإزاحةيفصل مسار الدوران وسطح الختم ، بحيث لا تخضع حلقة الختم المعدنية إلا إلى تشوه مرن في لحظة الإغلاق ، وتجنب التآكل على المدى الطويل. بالمقارنة مع جسم الصمام غريب الأطوار الذي يعتمد على قوة التثبيت التعبئة ، يعتمد غريب الأطوار الثلاثي على الهيكل الهندسي نفسه لتحقيق تعزيز الختم ، وتحسين مقاومة الضغط بشكل ملحوظ.
